Комплектация 14: нагрузка до 15 кг, не ЭМС, использование с разъёмами

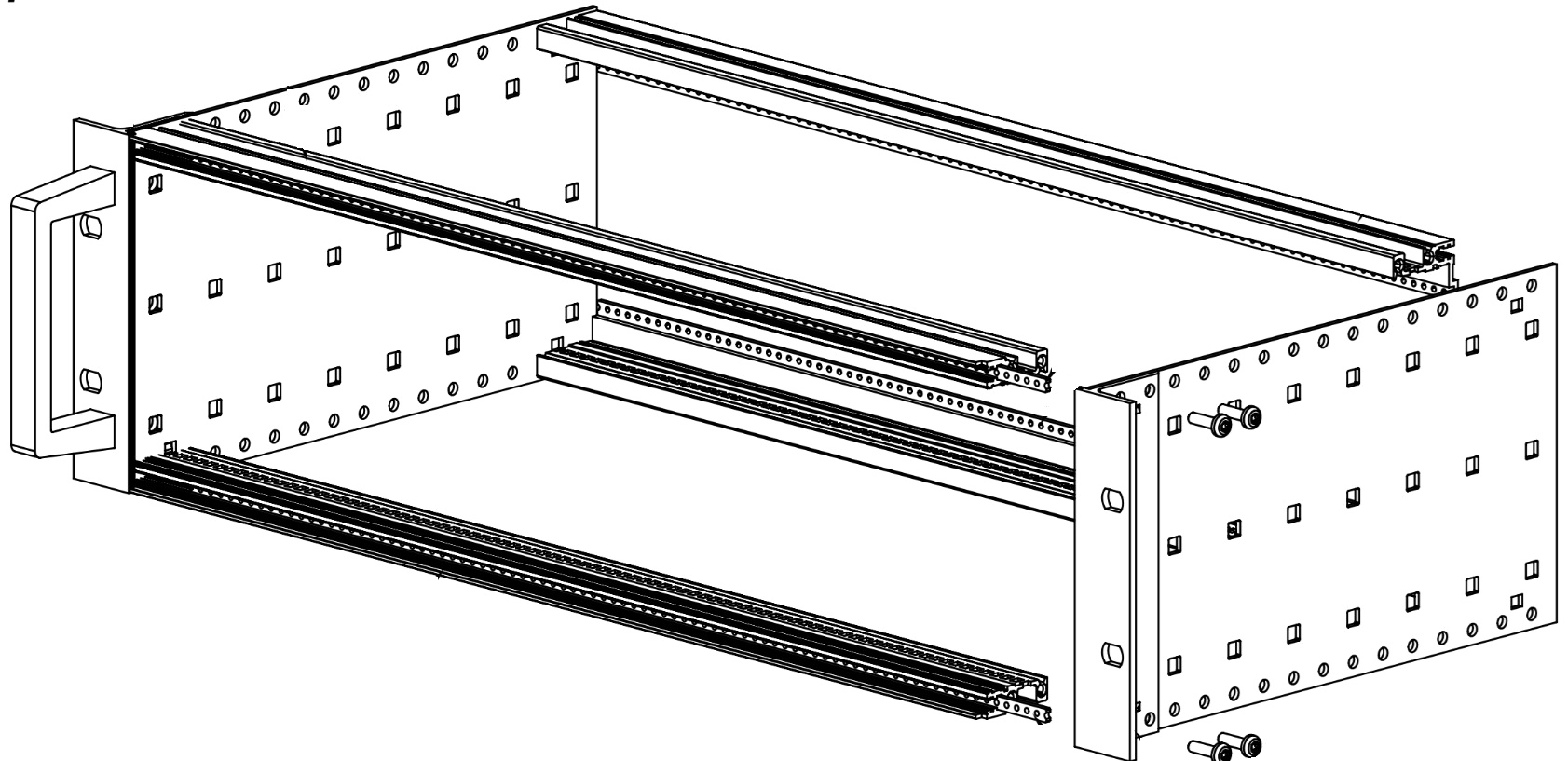

Блочный каркас с боковой стенкой Тип H*, 19″ кронштейн Тип П жестко соединен с боковой стенкой (приштампован)
Задние горизонтальные рельсы для монтажа разъёмов (IEC 60603-2/DIN 41612)
Возможность установки верхней и нижней крышек
Исполнение с передними ручками или без них
Вес встраиваемого оборудования до 15 кг.

Описание

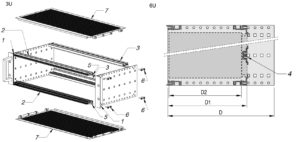

D – о6щая глу6ина, D1 – глу6ина установки, D2 – глу6ина печатной платы (D1 – 15мм).

Поз.	Количество		Описание
Поз.	3U	6U	Описание
1	2	2	Боковая стенка Тип H*, алюминий 2 мм, с 19" кронштейном Тип П (приштампован)
2	2	2	Горизонтальный рельс, передний (H-KD)
3	2	2	Горизонтальный рельс, задний (H-MZ), для монтажа разъёмов
4	-	1	Горизонтальный рельс (Н-KD)
5	2	2	Рейка с резьбовыми отверстиями
6	1	1	Комплект крепёжных деталей
7	2	2	Крышка перфорированная (в комплект не входит, заказывается отдельно)

* Допускается замена 6оковой стенки тип H на 6оковую стенку тип Hп.

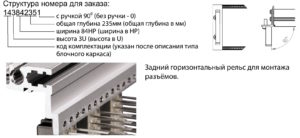

Без ручек	Высота	Ширина	Глубина D, мм	Глубина D1, мм
143841750	3U	84HP	175	175
143842350	3U	84HP	235	175/235
143842950	3U	84HP	295	175/235/295
143843550	3U	84HP	355	175/235/295/355
143844150	3U	84HP	415	175/235/295/355
143844750	3U	84HP	475	175/235/295/355
146841750	6U	84HP	175	175
146842350	6U	84HP	235	175/235
146842950	6U	84HP	295	175/235/295
146843550	6U	84HP	355	175/235/295/355
146844150	6U	84HP	415	175/235/295/355
146844750	6U	84HP	475	175/235/295/355

Комплектация 15: нагрузка до 11 кг, ЭМС исполнение, иcпользование c кросс-платой

Блочный каркас с боковой стенкой Тип F*, 19" кронштейном Тип Т Задние горизонтальные рельсы для монтажа объединительной платы с изолирующей планкой Экранирующее действие 40дБ при 1 ГГц и 30 дБ при 2 ГГц при условии, что передняя стенка закрыта экранированными передними панелями исполнение с передними ручками или без них Вес встраиваемого оборудования до 11 кг
