Направляющие для печатных плат

• Направляющие выполняют функции позиционирования и фиксации ставных 6локов в корпусе 6лочного каркаса.
• Ширина направляющих 2HP (для стандартных вставных 6локов) и 4HP для вставных 6локов, использующих кодировку, например, CompactPCI и ME64bus).
• Направляющие поставляются с шириной жело6а 2 мм и 2,5 мм.
• Крепление направляющих в горизонтальных рельсах осуществляется путëм защëлкивания «ножек» направляющих в прямоугольных отверстиях рельса. Для повышения устойчивости крепления при высоких нагрузках (ви6рации, значительные ускорения и т.п.) предусмотрена дополнительная фиксация направляющей 2-мя самореза- ми.
• Для удо6ства установки направляющей на горизонталь- ном рельсе в нужной позиции предусмотрена маркировка, нанесëнная на горизонтальный рельс (маркируются рельсы с 28HP). На номер позиции указывает стрелка (смотровое окно) на направляющей.

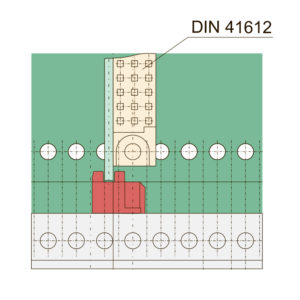

Взаимное расположение направляю- щей и разъëма EN 60603-2/DIN 41612 (вид спереди).

Применение направляющих
